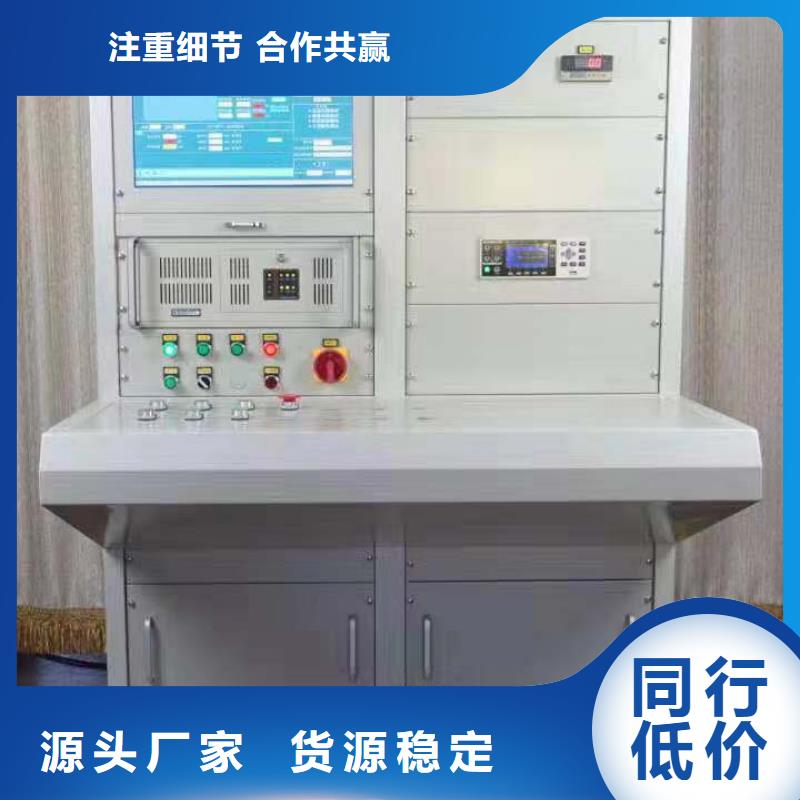

变压器测试台智能配电终端测试仪自有厂家

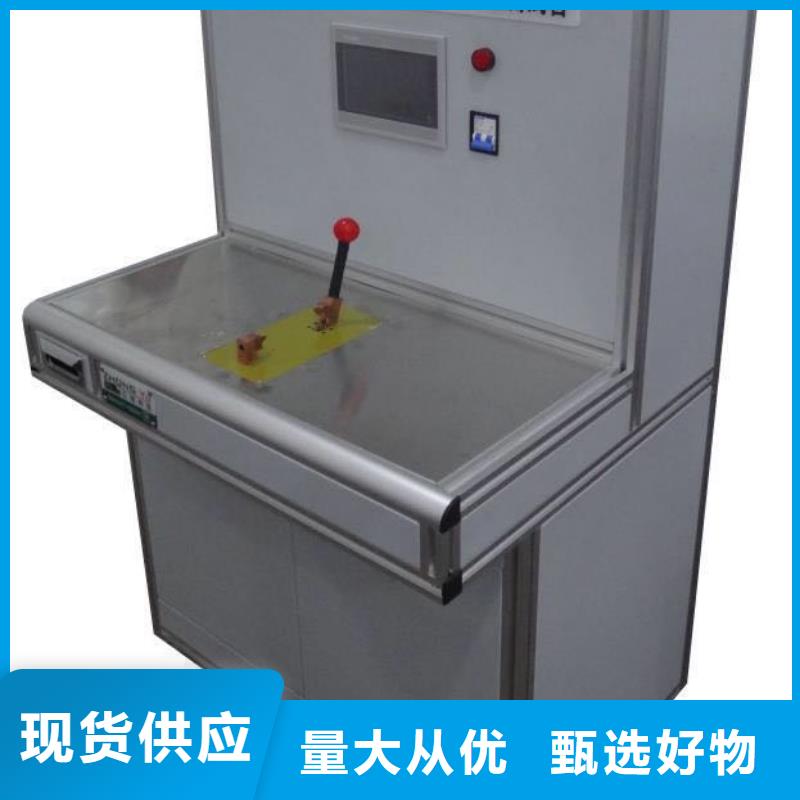

新疆变压器测试台为了实现上述目的，本校验装置技术方案提供一种变压器综合参数测试仪校验装置，由用户界面、控制模块、信号产生模块、精密恒流源模块、精密电压源模块构成。用户界面用于接受检定人员预置的参数信息，并将参数信息自动换算成相应的电流、电压、相位等基本信息并传递给控制模块，控制模块的输出控制信号分别连接6路信号产生模块的控制信号输入端，其中有3路信号产生模块的输出分别连接相应的3路精密恒流源模块的输入，另外3路信号产生模块的输出分别连接的3路精密电压源模块的输入，3路精密恒流源模块可直接作为3相电流输出，3路精密电压源模块可直接作为3相电压输出。在用户界面的信息输入以及控制模块的控制作用下，每个信号产生模块可以产生独立的幅值、频率、相角可调的高度平滑的正弦信号单元，这些正弦信号单元可用于激励后级相互独立的精密恒流源模块、精密电压源模块，从而形成相互独立的3相电流和3相电压，3相电流和3相电压可直接作为标准信号输出。

新疆变压器测试台方均根值电压表与平均值电压表并联；令方均根值电压表读数为 U 。对于三相变压器试验时：若D（或Y）联结绕组励磁，则电压应在各相端子间测量。若YN或ZN联结绕组励磁，则电压应在相和中性点端子间测量。如果 U 和 U′ 之差在3％以内，则此试验电压波形满足要求。设测得的空载损耗为 Pm ，则校正后的空载损耗 P0 按下式计算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常为负值）如果 U 和 U′之差大于3％，应按协议确认试验的有效性。空载损耗与空载电流应在同一绕组同时测量，对于三相变压器，空载电流应取各相空载电流的算术平均值占额定电流的百分数计算。对于容量不等的多绕组试品，空载电流的基数应取较大容量的额定电流。第五章 负载损耗试验操作说明与工作原理点击负载损耗试验选项，进入图 7 界面。图7负载损耗试验此界面设置根据铭牌参数自动导入，需要修改试验温度参数，档带入电阻计算时选择公式“”，当不带入电阻计算时选择公式“”。低压负载损耗测试（界面见图7）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、三相有功功率及其功率和、负载折算损耗、阻抗电压折算％、短路阻抗和试验频率；“负载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 A、B、C顺序夹至变压器三相高压测，低压测短接；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.1.选择试验电流。3.2.点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。4. 注意事项：请注意被试变压器的设计阻抗值，确保升至所需的控制电流时电压不超过调压器的额定输出电压及电压互感器量程；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压负载损耗测试高压负载损耗测试界面及流程与低压负载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。
