SF6气体抽真空充气装置仪器面板说明1、前面板注：同时按下两侧的支架调节按钮，可以调节支架的角度。按键说明确定键：确认功能，在不同的界面下可调出/进入菜单、确认命令、确认设置的数值。取消键:退出功能,在不同的界面下可退出菜单、放弃设置的数值。上 键：菜单项向上切换/菜单数值增加。下 键：菜单项向下切换/菜单数值减少。左 键：设置数值位左移选择。右 键：设置数值位右移选择。2、后面板3、液晶屏三、测量方法1、连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；再把测试管道上的快速接头一端插入露点仪上的采样口；将排气管道连接到出气口。将开关接头与SF6电气设备测量接口连接好，用扳手拧紧；2、初始化打开仪器电源开关，仪器进入初始化自校验过程。3、检查电量本仪器优先使用交流电。使用直流电时，请查看右上角显示的电池电量，如果电量指示变红，请关机充电后继续使用。4、开始测量完全打开露点仪前面板上的流量阀，然后通过调节前面板上的针型阀，把流量调节到0.5L/M左右，开始测量SF6露点。设备测量需要3～5分钟,其后每台设备需要1～2分钟。5、存储数据设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。6、测量其他设备一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节阀。露点仪保护开关旋至“保护”。将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤继续测量下一台设备。7、测量结束所有设备测量结束后，关闭露点仪电源。

SF6气体抽真空充气装置冷凝器不转风扇电机缺陷检查风扇电机10电加热不工作断路器熔断电加热有缺陷检查断路器4DL检查电加热在检查上述故障可能的原因时，还应注意检查总电源断路器和各开关、按钮的接触性及有关的接线情况。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口检查，全压强不高，旋去加油塞无明显漏气声，可能存放不当，有水汽进入泵内，应更换新油。无漏气声，换油无效，应检查阀座上小油孔是否堵塞，小孔位置在泵的短阀片处月形槽内。接入系统后真空度不高，可能是系统接头，管道阀门，各类设备有漏气，应逐一捉漏检查，排除故障。泵未经拆卸清洗，突然出现撞击声，真空度下降，可检查旋片弹簧是否折断，或有无异物进入泵内。泵使用日久，真空度渐有下降，可能是润滑油混入可凝性气体和润滑油裂介变质，以及零件老化所致，可用换油、换零件，逐一试验。泵拆装后，有大漏气声，可能是橡胶件装配不当，损坏，应调整或更换。排气阀片老化变形、损坏或螺钉拉脱，会出现异样气声和油面的显著泛动，也会影响真空度，应调整重装。以上措施均无效，又无漏气声，可能使用日久，零部件磨损或受腐蚀所致，也可能是转子变形，精度降低，甚至转子、旋片等零件损坏，应拆开检查，修整或换上新零件。

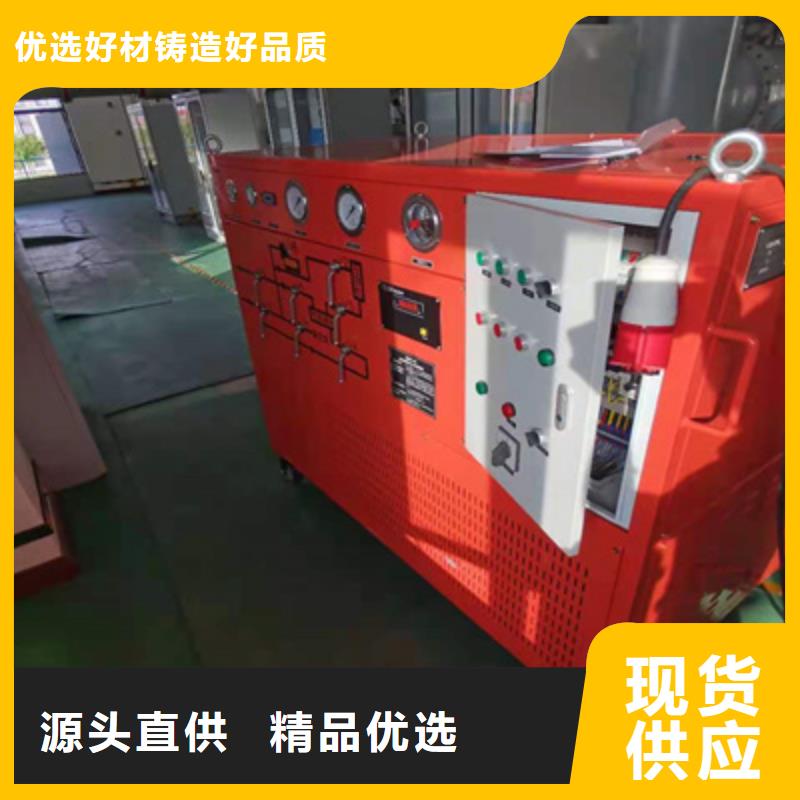

SF6气体抽真空充气装置操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，参见附录四操作面板流程图，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：a)开真空泵抽真空前，根据需要决定是否连接管路排放至室外。b)开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。c)凡需要观察真空度时，打开V8阀门，观察完毕后随时关闭V8阀门。d)真空保持状态下请不要启动SF6压缩机。当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②当需灌瓶时，操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、V1、 V2 、V3、 V5关V1、真空泵、V2、V3、 V5②回收管路开真空泵、V1、 V7关V1、真空泵、V7③电器设备充放管路钢瓶开真空泵、V1、 V6关V1、真空泵、V62、回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。(1)管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。(2)根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机，直至回收结束。(3)回收初始，回收初压力(M1)较高时，开V7、半开V2 、V3、SF6压缩机。
